EM1202EV Ethernet Programmable Card

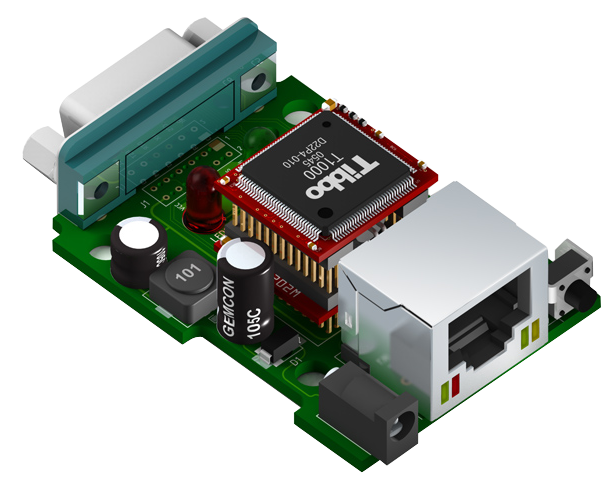

EM1202-EV BASIC-programmable Ethernet card.

Programmed on Tibbo BASIC , EM1202-EV is not an expensive alternative to the development system, unlike expensive integrated computer platforms, such as motherboards with LINUX OS.

The EM1202-EV has three versions ( -RS , -TM , -TS ), which differ in the installed components — a detailed description is given below. EM1202-EV can be used to create stand-alone devices, and for embedding in ready-made solutions.

Hardware Specifications:

• Compact, the size of the PCB 52.6x38mm.
• Two power supply options are possible: the input voltage regulator is 9-24V (RS, TM version) or 3.3V (TS version).
• 100BaseT Ethernet port.
• RS232 interface (-RS) or TTL-level (-TM, -TS) serial port (TX, RX, RTS, CTS, DTR, DSR).
• Two LED indicators embedded on the board (-RS).
• Reliable reset, even at insignificant and short-term power supply drops.
• The firmware is updated via both the serial port and the Ethernet interface.
• The EM1202-EV Starter Kit is available .

Possibility of programming on BASIC:

• Executable applications are developed on Tibbo BASIC.
• Absolute flexibility – imagine that the EM1202-EV is a miniature computer platform.
• Comes with TIDE – a complete development environment with a debug mode.
• Integrated web server (HTTP) with dynamic content.
• Numerous high-level, high-speed and easily coded objects. Available facilities:
  • Sock – Supports up to 16 TCP or UDP sockets;
  • Ser – serial interface;
  • Io – control lines of the serial port;
  • Stor – read and write EEPROM;
  • Romfile – attaching static (ROM) data to the project;

Available versions of EM1202-EV:

• EM1202-EV-RS (“RS” означает “RS-232”) включает RS232 интерфейс, регулятор входного напряжения и встроенные индикаторы статуса (светодиоды). Эта плата может быть использована, например, для создания сервера последовательных устрйств, таких как Tibbo DS100.
• EM1202-EV-TM (“TM” означает “TTL Master”) устанавливается в последовательное устройство или печатную плату. Плата имеет TTL последовательный интерфейс, а также стабилизатор входного напряжения на 3.3В (до 100мА).
• EM1202-EV-TS (“TS” означает “TTL Slave”) также встраивается в устройство, но не имеет регулятор входного напряжения. Ваша плата должна обеспечивать входное напряжение номиналом 3.3В и, опционально, сигнал сброса (не требуется для стандартной работы).
