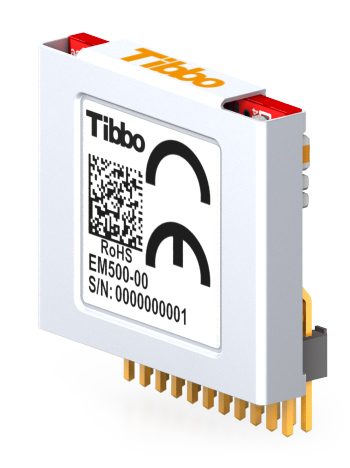

BASIC-Програмований Ethernet Модуль Tibbo EM500

Про модуль:

EM500 – мініатюрний BASIC-програмований вбудований модуль. У комбінації з RJ45 роз’ємом (з вбудованою трансформаторної розв’язкою), EM500 займає лише 28.5×18.5мм простору друкованої плати.

Модуль включає 100Base / T Ethernet порт, 1 послідовний порт, 8 ліній введення / виводу. Модуль ретельно розроблявся з метою задовольнити потреби управління мережевими пристроями.

Компактні розміри, компактна вертикальна частина конструкції, низька потребляемость електроенергії, а також інноваційні лінії управління світлодіодів подвійного призначення роблять модуль відповідним для мініатюрних конструкцій вартості витрат.

У EM500 здійснена підтримка підключення Wi-Fi (необхідна плата розширення GA1000), а також підключення зовнішньої LCD-панелі, клавіатури і флеш-диска.

EM500 може бути замовлений як окремо, так і в комплекті з RJ45 модулем.

Технічні характеристики:

• Заснований на високопродуктивному ASIC (T2000) контролері другого покоління.
• 10 / 100BaseT auto-MDIX Ethernet порт (без трансформаторної розв’язки).
• Опціонально – Wi-Fi інтерфейс (необхідна плата розширення GA1000).
• Один послідовний порт (КМОП рівень):
  • Швидкість до 460,800б / с;
  • Режими парності: None / even / odd / mark / space;
  • Формат передачі даних 7/8 біт;
  • Повнодуплексний режим з опцією flow control (контроль потоку);
  • Напівдуплексний режим з контролем напрямку передачі даних;
  • Шифрування і расшіврофка Wiegand і clock / data потоків.
• До 512Кб flash-пам’яті під прошивку і додатки.
• 200Б EEPROM для зберігання даних.
• До 8 ліній введення / виведення загального призначення (включаючи 2 лінії переривань).
• Лінії контролю двох зовнішніх світлодіода стану.
• Додаткове а лінія контролю виділеного Ethernet світлодіода.
• Зовнішнє джерело скидання потрібно.
• Живлення: 260мА @ 3.3В (100BaseT режим).
• Розміри: 18.5×16.0x6.5мм.
• Прошивка оновлюється через послідовний порт або мережу.

Познее буде доступно:

• Опціонально – Wi-Fi інтерфейс (необхідна плата розширення GA1000).
• Flash диск (потрібно зовнішня пам’ять SPI IC).
• Підтримка зовнішніх LCD-панелі і клавіатури.

Див. також:

GA1000 плата розширення Wi-Fi
EM500EV систе м а для розробників

Програмні об’єкти:

• Sock – сокети (до 16 одночасних UDP, TCP і HTTP сесій).
• Net – контролює Ethernet порт.
• Ser – до 4 послідовних портів (UART, Wiegand і clock / data режими).
• Io – управління лініями введення / виведення, портами і переривань.
• Stor – забезпечує доступ до EEPROM.
• Romfile – полегшує доступ до файлів-ресурсів.
• Pat – управляє миготінням світлодіодів (до 5 пар світлодіодів).
• Button – стежить за станом MD лінії (Налаштування).
• Sys – відповідає за загальну функціональність пристрою.

Познее будуть доступні:

• Wln – управління Wi – Fi інтерфейсом (необохдіма плата розширення GA 1000).
• Kp – сканує клавіатуру матричного і бінарного типів.
• Fd – управляє файлової системою flash-пам’яті і доступом до секторів.

Групи функцій: Строкові функції (всього 21 функція!), Функції конвертації дати / часу і функції обчислення hash послідовностей (md5 і sha1).
Типи змінних: Byte, char, integer (word), short, dword, long, real, string, плюс: визначені користувачем масиви (arrays) і структури (structures).
