HDMI Switcher 2X1 multi-viewer Full HD Audio HDCP HDV-821PR

Введення

Даний продукт є високопродуктивним 16 до 1 Multiviewer з безшовним комутатором. Він підтримує шістнадцяти частотний дісплей джерела вхідного сигналу на одному екрані. Як комутатор, він також може перемикатися вільно 16 вхід HD. Продукт може управлятися різними способами, за допомогою панелі управління передньої кнопки управління, IR control, RS232 control etc.

Особливості

• Сумісний з HDMI 1.3a, HDCP 1.2;
• Підтримка мультиплексованих HDMI 16-input and 1-output;
• Підтримка до 1080p High Definition resolution;
• Підтримка 16by1 Quad Multi-viewer and seamless switch;
• Підтримка масштабування вгору, вниз функція масштабування;
• Підтримка декількох дозволів на виході;
• Підтримка цифрового аудіо формату LPCM / AC3 / DTS
• Кнопка підтримки, дистанційний ІЧ-пульт, RS232 і т.д. різні способи контролю;

Специфікація

• Video Bandwidth2.25Gbps
• Input Ports16 × HDMI (Female type),1x RS232;
• Output Ports 1 × HDMI (Female type),
• Audio output PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1
• Input Resolution480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz,
• 1080i50/60Hz,1080p24/30/50/60Hz,800×600@60,
• 1024×768@60,1280×720@60,1920×1080@60;
• Output Resolution 1080p,1080i,720p,1024×768,1360×768
• ESD ProtectionHuman Body model:±8 kV (air-gap discharge)
• ±4 kV (contact discharge)
• Power Supply 12 V/5A DC (US/EU standards, CE/FCC/UL certified)
• Dimensions440 mm (W)×200 mm (D)×45 mm (H)
• Weight1800 g
• Chassis Material Metal
• Silkscreen ColorBlack
• Operating Temperature 0 °C~40 °C/ 32 °F~104 °F
• Storage Temperature−20 °C ~ 60 °C/−4 °F ~140 °F
• Relative Humidity20~90 % RH (non-condensing)

Детальний опис режиму відображення

16×1 MultiViewer є 2 режими відображення.

• РЕЖИМ 1: 16×1 MultiViewer ділить вхід 16 HD для того ж розміру і відображення на одному екрані. А тепер ввімкніть кнопку вхідного сигналу на передній панелі або ІЧ пульта ДУ, вихід аудіо HDMI буде, що відповідає обраному джерелу вхідного сигналу.
• РЕЖИМ 2: 16×1 MultiViewer буде відокремлювати відображення 16 вхід HD, і тепер це seamless switcher.

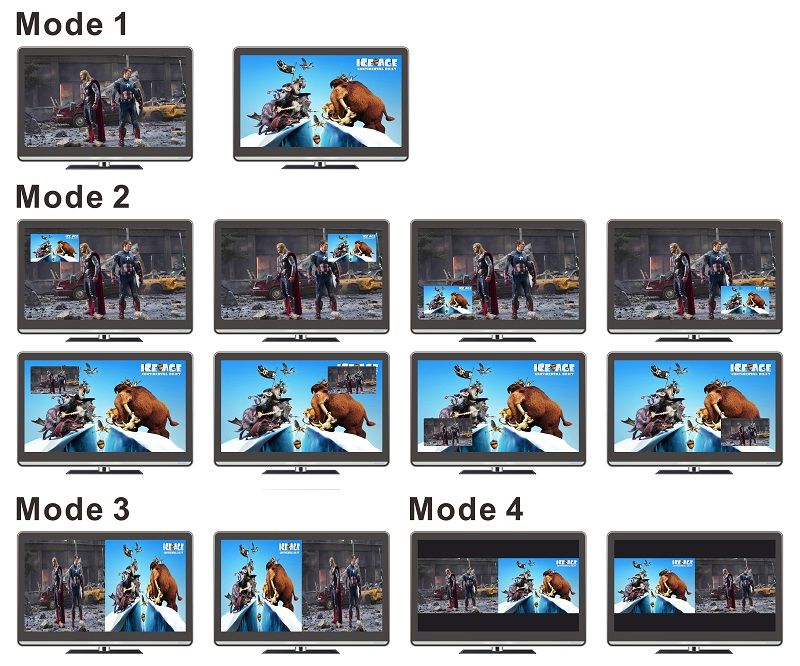

Режим відображення

Вміст пакету

• HDMI 16×1 Multi-Viewer 1pcs
• 12V/5A DC power adaptor 1pcs
• Remote Control 1pcs
• RS232 Cable 1pcs
• Operation Manual (Eng) 1pcs

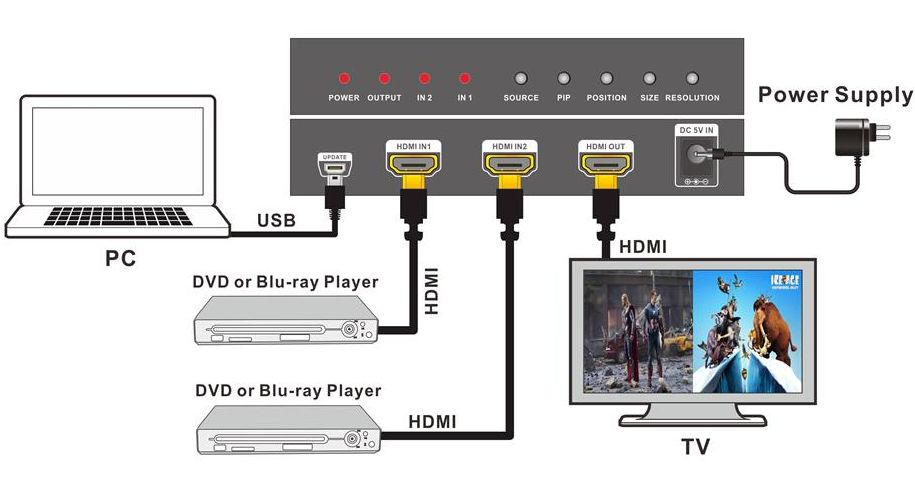

Приклад застосування
