Модуль Ethernet | Tibbo EM1202
63,33$

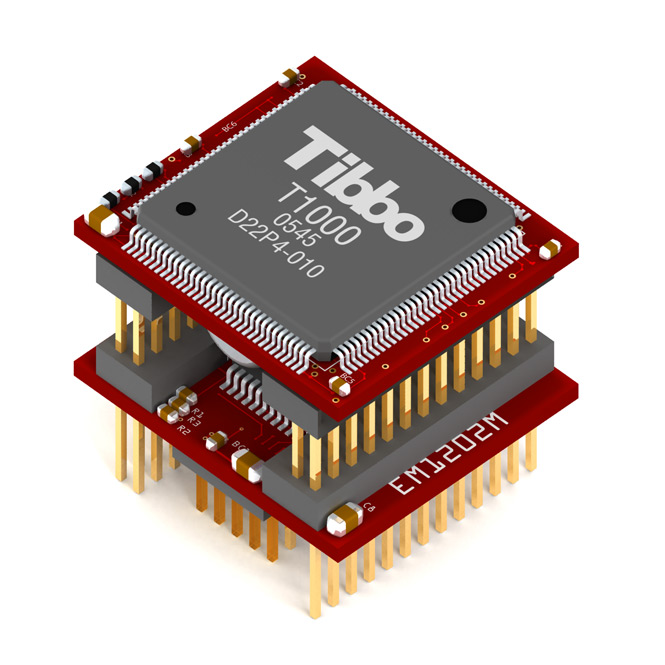

EM1202 BASIC-програмований Ethernet модуль включає 100Base / T Ethernet порт, 4 послідовних порту, вбудована flash-пам’ять, EEPROM, 32 лінії введення виведення, які можуть використовуватися для підключення зовнішніх пристроїв.
Займаючи незначну площу на друкованій платі (19×17мм), BASIC-програмований вбудований модуль успадковує більшість особливостей більшого модуля EM1000.
Модуль включає 100Base / T Ethernet порт, 4 послідовних порту, вбудована flash-пам’ять, EEPROM, 32 лінії введення виведення, які можуть використовуватися для підключення зовнішніх пристроїв (LCD, клавіатуру, динамік, зчитувач карт і ін.).
Завдяки невеликим розмірам, модуль EM1202 може використовуватися як мережевий інтерфейс в устройсвах автоматизації, безпеки і системах збору даних.
EM1202 також підтримує Wi-Fi інтерфейс (додатково необхідний модуль GA1000).
Специфікації:
- Заснований на високопродуктивному 88МГц ASIC (T1000) контролері.
- 10 / 100BaseT auto-MDIX Ethernet порт (без трансформаторної розв’язки).
- Опціонально – Wi-Fi інтерфейс (необхідна плата розширення GA1000).
- 4 високошвидкісних послідовних порту (КМОП рівень):
- Швидкість до 921,600;
- Режими парності: None / even / odd / mark / space;
- Формат передачі даних 7/8 біт;
- Повнодуплексний режим з опцією flow control (контроль потоку);
- Напівдуплексний режим з контролем напрямку передачі даних;
- Шифрування і расшіврофка Wiegand і clock / data потоків.
- До 1024КБ flash-пам’яті під прошивку, додатки і дані.
- 2кб EEPROM для зберігання даних.
- Підтримка зовнішніх LCD-панелі і клавіатури.
- Програмований звуковий генератор для формального спікера.
- До 32 ліній введення / виведення загального призначення (включаючи 8 ліній переривань).
- 4 лінії контролю стану світлодіодів.
- Програмно-контрольований вбудований PLL.
- Надійні схеми скидання харчування.
- Харчування: 230мА @ 3.3В (100BaseT режим, PLL включений).
- Розміри: 17.1×19.1×14.6мм.
- Прошивка оновлюється через послідовний порт (RS232) або ethernet.
