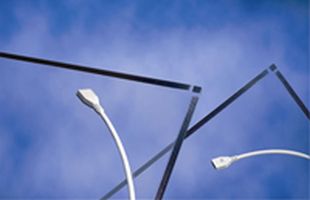

Сенсорні екрани ELO IntelliTouch
125,00$
В основу сенсорних екранів IntelliTouch покладена оригінальна технологія, яка використовує принцип поверхнево-акустичних хвиль.
IntelliTouch – технолгія поверхнево-акустичних хвиль (ПАР). Відрізняється високою якістю зображення і великим терміном експлуатації
Як працює IntelliTouch
Розміри екранів
Порівняльні характеристики
Кабелі та аксесуари
Обгрунтування вибору
Контролери та аксесуари
Завантажити опис в pdf
В основу сенсорних екранів IntelliTouch покладена оригінальна технологія, яка використовує принцип поверхнево-акустичних хвиль. Екран являє собою скляну панель, що дозволяє отримати максимально якісне зображення на Вашому сенсорному моніторі. Поверхня екранів IntelliTouch здатна протистояти механічних пошкоджень. Доторкніться до екрану пальцем, рукою в рукавичці або стило і Ви отримаєте точну відповідь на дотик. Сенсорні екрани IntelliTouch прекрасно себе зарекомендували в торгівлі, сфері навчання, інтелектуальних будівлях.
Як працює IntelliTouch
На скляній панелі екрану, відповідній формі матриці монітора, по кутах в неробочій частині розташовані п’єзоперетворювачі. Контролер посилає електричний сигнал на перетворювачі, які перетворюють сигнал в акустичну хвилю. Акустична хвиля проходить по поверхні скляної панелі і відбивається масивом датчиків по периметру. Приймальні датчики збирають відбиту хвилю і направляють її назад на п’єзоелементи. Хвиля перетворюється в електричний сигнал, який аналізується контролером.
При дотику до екрану частина поверхневої хвилі поглинається. Отриманий сигнал порівнюється з еталоном, визначаються зміни, обчислюються координати. Цей процес здійснюється незалежно по двох осях – X і Y. Особливістю IntelliTouch є можливість визначати силу дотику – координату Z. Координати передаються в комп’ютер.
Порівняльні характеристики
Технічне порівняння з іншими технологіями
Сенсорні технології Elo (резистивная і на поверхнево-акустичних хвилях) розроблені для використання в різних умовах навколишнього середовища. Технологія IntelliTouch була запатентована в 1987 році. З тих пір лінія була доповнена вандалостійкими екранами SecureTouch. Технологія IntelliTouch призначена для громадського застосування.
Конструкція
Технологія поверхнево-акустичних хвиль
(IntelliTouch, SecureTouch)
Емкостная технология
|
Технологія ПАР |
Емнісна технологія |
Чіткість |
IntelliTouch і SecureTouch: Тільки скло . iTouch: Зображення чітке, контрастне, має глибину кольору таку ж, як при відсутності сенсорного екрану. |
Скло з металевим покриттям. |
Світлопроникність |
90-92% (на ASTM D1003). iTouch: 100%. |
85% – при відстані між поверхнями 550 нанометрів. |
Відображення / Відблиски |
Немає металевих покриттів. Є екрани з покриттям антивідблиску і без нього. iTouch: Немає необхідності у використанні антивідблисків покриттів. Відображення на 80% нижче ніж в екранах, виконаних за ємнісний технології. |
Металеві покриття підсилюють відбиття. Є екрани з покриттям антивідблиску і без нього. |
Чистота кольору |
Не змінюється. |
Металеві покриття додають відтінок жовтого особливо білим кольорами. |
Обгрунтування вибору
Чіткість і надійність
Сенсорні екрани IntelliTouch забезпечують яскраве чітке зображення, навіть при використанні в громадських місцях.
Переваги IntelliTouch:
- Скляний екран володіє максимальною прозорістю, забезпечує високу роздільну здатність і яскравість
- Довговічна, стійка до подряпин і вандалостійкий поверхню екрану
- покриття антивідблиску
- Точну відповідь на дотик: (без удаваної активації, ефективні алгоритми і електроніка, визначення координати дотику і тиску)
- Активізується пальцем, рукою в рукавичці і стилосом
- Висока роздільна здатність 4096х4096
- Сенсорні екрани і контролери мають сертифікати UL і cUL, компоненти – T? V
- Сенсорні монітори відповідають стандартам UL, cUL, FCC, і CE
- Гарантія на сенсорні екрани і контролери IntelliTouch 3 роки
Контролери і аксесуари
2701 RSU
Напруга – 5 VDC номінальне (від 4,75 до 5,25)
50 m A , при 5 V
Загальні шуми повинні бути менше 100 m V для частот нижче 1 МГЦ і менше ніж 50 Mv для частот вище 1 МГц.
Iнтерфейс RS232
- EIA 232E (послідовний RS-232), конфігурація DCE. 8 Біти даних, 1 стоп-біт, відсутність парності, повний дуплекс
- Апаратне узгодження: RTS / CTS
- DSR витягується HIGH (> 3V) за допомогою 2216 при підключенні та живленні. DTR може бути затверджений хостом для переривання потоку даних з контролера.
- Зауважте, що якщо програма не відстежує CTS, то між видачею команди скидання та будь-якою іншою командою слід вставити інтервал приблизно 5 секунд.
Iнтерфейс USB
- The CTR-270100-IT-RSU-00R controller is an interrupt-type, full-speed USB device.
Параметри зв’язку
- 9600 і 19200
Режим дії – повний Intelli Touch SmartSet протокол.
Дозвіл – 4096х4096
Швидкодія – 10 мсек.
Надійність – більш ніж 1543000 години при температурі навколишнього середовища 25 ° С
Вологість:
- Роботи 10% – 90%
- Зберігання 10% – 90%
Температура навколишнього середовища
- Роботи від 0С до 65С
- Зберігання від – 25С до 85С
Розміри
- Ширина – 53.3 мм
- Довжина – 83. 82 мм
- Висота – 10, 1 6 мм
Кабелі
- RS232: P / N D16890-00
- USB cable: P / N D38640-000
- RS232 / USB cable: P / N D40022-000
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Точність визначення координат |
Стандартна девіація помилки менш 2.03 мм |
Сила натискання |
55 – 85 грам |
Світлопередача |
до 90% |
Хімічна стійкість |
Ацетон, Ізопропіловий спирт, Бензин, Склоочисники на основі амонію, метил етил кетон, етилацетат. |
Надійність |
Припустимо більше 50 млн. Дотиків до однієї точки. |
Розмір екранадюйм |
від 6.4 “до 30” |
Температурний режим, 0С |
Для експлуатації від – 20 до +50, для зберігання від – 40 до +71 |
Конструкція |
Скляна панель, товщиною 0.125 “- 0.090” в залежності від розміру. Прозорий Сидіння шар. Дозвіл: 140 – 15000 точок на см2. |
Контролер |
RS232 / USB |
Виробник |
Elo TouchSystems |
